地暖结构示意图 地暖结构图

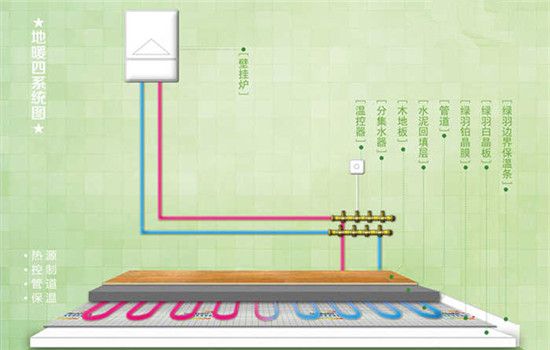

地暖结构示意图

　　地暖由四大部分组成，分别是热源系统、管道系统、保温系统和控制系统。

　　热源系统：壁挂炉。

　　管道系统：主管和地暖盘管。

　　保温系统：挤塑板、反射膜和边界保温条。

　　控制系统：分集水器和控温器。

地暖工作原理

　　原理很简单，地暖壁挂炉把水加热到60度左右的温度，然后通过供水主管(也就是红线部分)把热水运输到集分水器，分集水器一般有几个回路，分别把热水输送到客厅、卧室、卫生间等房间，热水进行水循环后，温度就会降低，这时再通过集水器把降低温度的热水重新送到壁挂炉加热，就这样一直循环，直到达到取暖温度，壁挂炉就会停止工作。

　　注意：分集水器处的地暖管，红色线表示供水管，蓝色线表示回水管，一红一蓝就是一个完整的水循环

地暖组成结构

1、热源系统

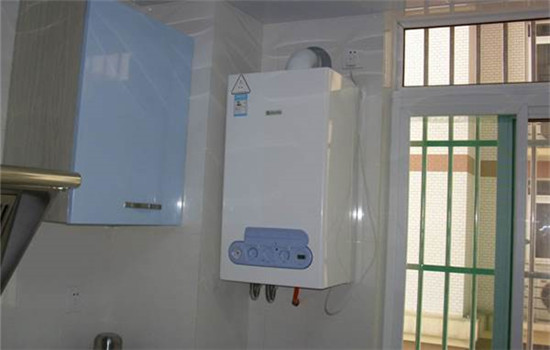

　　壁挂炉，它是地暖的热源，地暖中的热水就是通过壁挂炉加热产出的。

2、管道系统

　　主管和地暖盘管。负责热水的流通。

3、保温系统

　　包含了挤塑板、反射膜和边界保温条等保温材料，它们的作用就是防止热量从地下往楼下流失的保温装置。

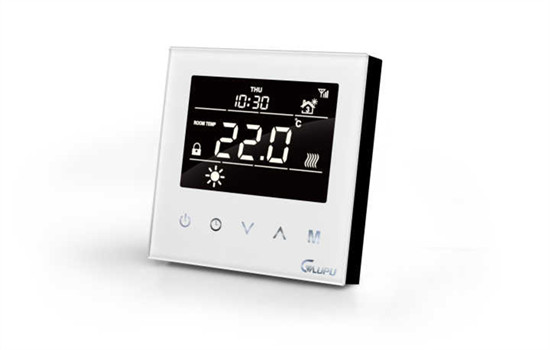

4、控制系统

　　主要由分集水器和温控器及其他执行器组成。是对地暖采暖功能起到控制作用的系统。
