燃气壁挂炉的工作原理 燃气壁挂炉工作原理是什么

燃气壁挂炉的工作原理

　　燃气壁挂炉的工作原理是通过天然气在壁挂炉内燃烧，将壁挂炉内的热水加热至一定温度后将壁挂炉内的水运输到取暖设备中去，同时壁挂炉在使用天然气燃烧时还能加热生活热水。达到取暖和洗浴两用的作用。

供暖功能部分工作原理

　　先设定好需要供暖的温度，绿色指示灯常亮后，显示屏显示当时供暖热水温度，然后循环水泵启动，水流通过铜管流经主热交换器在流到流量检测开关阀，这时候水流与自动旁通管处水压产生压差，导致循环水流开关闭合，接下来风机开始运转，风机运转后产生风压差，使风压开关由原来的NC-1与C导通变成NC-1与NC-2导通，主控板接收到该信号后，点火器开始打火，然后自动打开电磁阀，气源开通后，燃气遇到火花点燃，假如点火失败，则点火系统又会重新打火一次，直到打成功为止，如果一定次数没有成功就会报错。

　　主控板能够检测火焰的信号，如果发现有火焰信号，主控板输出控制电压使电磁阀保持开启状态，燃烧系统就会一直进行正常燃烧，将供暖系统管内的水加热，循环水泵将加热的水流过安装在室内的散热器中发出热量，使室温上升，达到供暖的目的。

　　当供暖温度探测器所感应温度高于供暖设定温度6℃～7℃时，主控板控制电磁阀关闭，燃烧系统停止燃烧，而此时循环水泵继续运转，热水仍在散热器中循环，发出热量，所以热水温度逐渐下降，当供暖温度探测器所感应温度低于供暖设定温度6℃～7℃时，主控板又控制点火器打火，电磁阀开启，燃烧系统继续燃烧，供暖系统的水又被加热，如此反复加热→散热器散热→加热，使室内温度达到室内温控器设定温度。

　　当室内温度高于室内温控器设定值的上限值时，主控板控制电磁阀闭合，燃烧系统停止燃烧，循环水泵仍继续运转几秒钟后停止运行，由于室内温度的损耗，室内温度逐渐下降，当室内温度下降到低于室内温控器设定的下限值时，主控板控制循环水泵运转、点火器点火、电磁阀开启，继续燃烧，将水加热，循环水泵将加热的水流到散热器中发出热量，使室内温度上升，室内温度如此反复上升→下降→上升，始终保持在室内温控器控制的温度范围内。

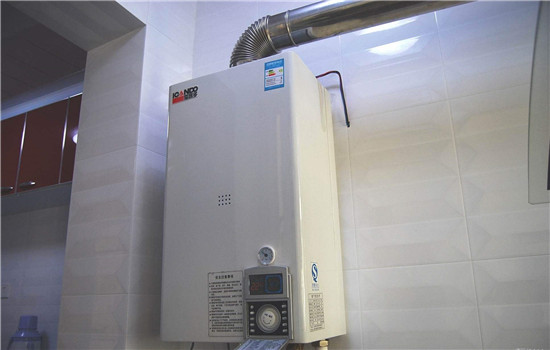

生活热水部分工作原理

　　在待机状态下，打开冷水入口阀门或打开卫生热水出口阀门，调节面板上的绿色指示灯闪亮，冷水从节流器中的过滤网到节流器冷水出口时，通过传压管在压差阀处产生压差，使隔膜座向右移动，供暖阀门关闭，热水循环阀门打开，同时卫生热水优先开关闭合，风机转动，点火器打火，电磁阀打开，点火燃烧，烧热的水在循环水泵的压力下，经过板式热交换器与冷水进行隔离式换热，从卫生热水出口流出热水。

　　循环热水水路为：循环水泵→主热交换器→三通阀处的热水入口→三通阀处的热水循环出口→板式热交换器→循环水泵。

　　卫生热水水路为：冷水入口→节流器过滤网→节流器冷水出口→板式热交换器→卫生热水出口。当卫生热水温度高于控制面板设置温度上限时，主控板控制电磁阀关闭，燃烧系统停止燃烧，但循环水泵继续运转，热水继续循环，所以冷水在板式热交换器中仍可被换热，由于冷水在板式热交换器吸收循环热水热量，循环热水温度下降，而且卫生热水温度也下降，当卫生热水温度下降至设置温度下限时，主控板控制点火器又打火，电磁阀打开，继续燃烧，又将循环热水加热，如此反复燃烧→停止→燃烧，使卫生热水温度始终保持在设置范围内。

　　当关闭冷水入口阀门或关闭卫生热水出口阀门的时候，三通阀处压差为零，三通阀在弹簧力的作用下复位，卫生热水优先开关断开，主控板控制电磁阀关闭，绿色指示灯灭，循环水泵停止工作，完成生活热水的功能，然后进入待机状态。
